Oberflächenangaben gehören zu den wichtigsten Spezifikationen technischer Zeichnungen. Sie beeinflussen unter anderem das Reibungsverhalten, die Dichtwirkung, die Verschleißbeständigkeit und die Wirtschaftlichkeit eines Bauteils. Gleichzeitig ist die Umrechnung zwischen Ra, Rz und den Rauheitsklassen N1 bis N12 nicht eindeutig.
Mit dem neuen Oberflächenrauheitsrechner von InstaWerk können Konstrukteure, Fertigungsplaner und technische Einkäufer unterschiedliche Rauheitsangaben schnell vergleichen und praxisnah einordnen.
Ra, Rz und N-Klassen umrechnen

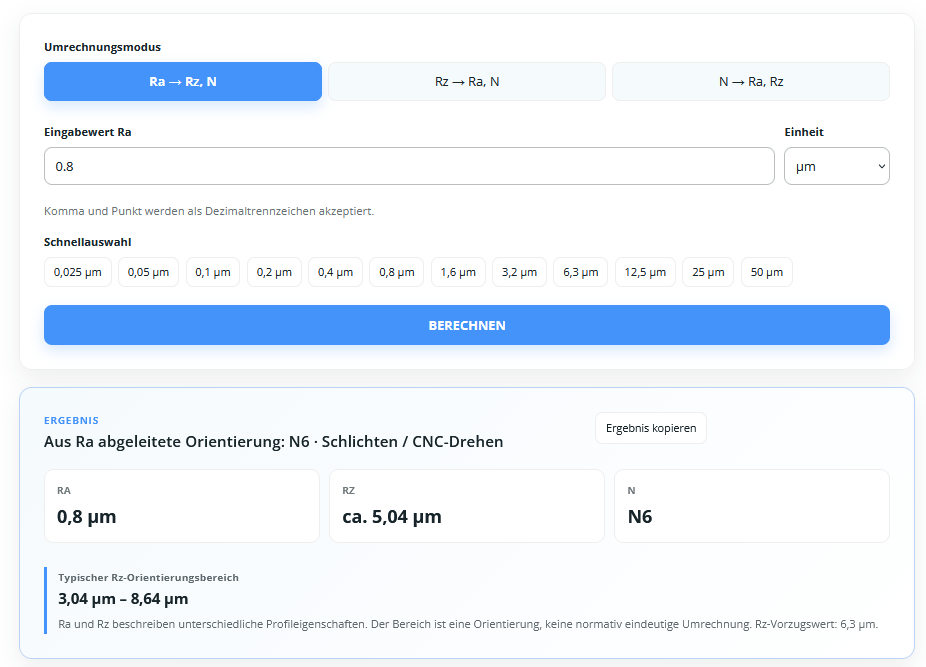

Der Rechner unterstützt drei Umrechnungsrichtungen:
- Ra in Rz und N-Klasse
- Rz in Ra und N-Klasse
- N-Klasse in Ra und Rz
Die Eingabe ist sowohl in Mikrometern als auch in Microinch möglich. Schnellauswahlfelder für häufig verwendete Oberflächenwerte erleichtern die Bedienung.
Da Ra und Rz unterschiedliche Eigenschaften eines Rauheitsprofils beschreiben, lässt sich zwischen beiden Kennwerten keine universell gültige, exakte Umrechnung durchführen. Statt einer vermeintlich präzisen Einzelzahl zeigt der InstaWerk Rechner deshalb einen plausiblen Wertebereich und einen zentralen Orientierungswert an.
Mehr als eine reine Ra-Rz Umrechnung

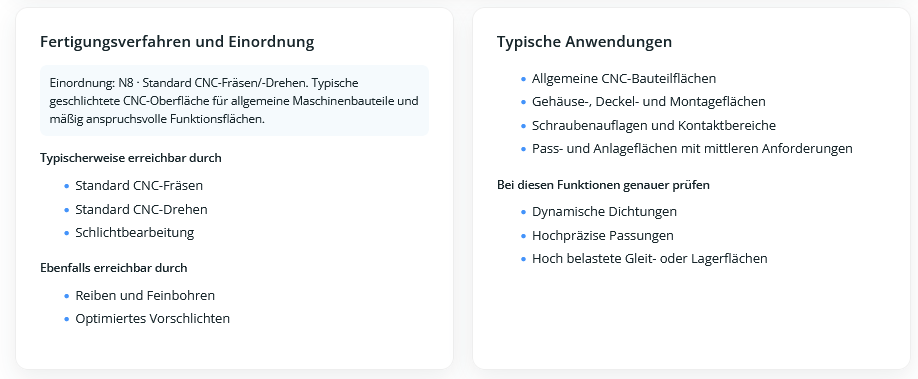

Neben den numerischen Ergebnissen liefert das Tool zusätzliche Informationen zur technischen Einordnung der gewählten Oberflächenqualität. Abhängig von der Rauheitsklasse werden typische Fertigungsverfahren angezeigt, beispielsweise:
- Schruppen und Vorschlichten
- CNC-Fräsen und CNC-Drehen
- Feindrehen und Schleifen
- Honen, Läppen und Polieren
Ergänzend nennt der Rechner typische Anwendungsfälle. Dadurch lässt sich besser beurteilen, ob eine Oberflächenqualität für allgemeine CNC-Bauteilflächen, Lagersitze, Passflächen, Gleitflächen oder besonders anspruchsvolle Dicht- und Präzisionsflächen geeignet sein könnte.
Beispielhafte Oberflächenbilder veranschaulichen zudem, wie sich unterschiedliche Bearbeitungsverfahren auf das Erscheinungsbild einer Oberfläche auswirken können. Die Darstellung dient dabei bewusst nur als Orientierung: Zwei Oberflächen mit gleichem Ra-Wert können je nach Verfahren, Werkzeug, Vorschub und Bearbeitungsrichtung deutlich unterschiedlich aussehen.
Oberflächenanforderungen wirtschaftlich spezifizieren
Eine besonders feine Oberfläche ist nicht automatisch die technisch beste Lösung. Niedrige Rauheitswerte können zusätzliche Schlichtoperationen, geringere Vorschübe oder nachgelagerte Verfahren wie Schleifen und Honen erforderlich machen. Dadurch steigen Bearbeitungszeit und Fertigungskosten. Für Konstrukteure ist es daher wichtig, Oberflächenanforderungen aus der tatsächlichen Funktion des Bauteils abzuleiten. Der neue Rechner unterstützt diese Bewertung und hilft dabei, unnötig enge oder unklare Spezifikationen frühzeitig zu erkennen.
Von der Zeichnung zum fertigen CNC-Bauteil
Nach der Festlegung der benötigten Oberflächenqualität können CNC-Fräs- und Drehteile direkt über InstaWerk beschafft werden. Laden Sie dazu Ihr CAD-Modell und bei zeichnungsgebundenen Anforderungen die technische Zeichnung hoch. Werkstoff, Stückzahl, Lieferzeit, Oberflächenanforderungen und Nachbehandlungen können anschließend digital konfiguriert oder im Rahmen eines individuellen Angebots geprüft werden.
Jetzt den Oberflächenrauheitsrechner nutzen und Ra, Rz sowie N-Klassen schnell einordnen.
