Passungen gehören zu den unscheinbaren, aber entscheidenden Details im Maschinenbau. Ob Welle und Nabe leichtgängig ineinandergreifen, spielfrei zentriert werden oder dauerhaft kraftschlüssig verbunden bleiben, hängt häufig von wenigen Mikrometern ab. Gleichzeitig beeinflusst die gewählte Toleranz nicht nur die Funktion des Bauteils, sondern auch Fertigungsaufwand, Prüfstrategie, Lieferzeit und Kosten.
Mit dem neuen Passungs- und Toleranzrechner von InstaWerk können Konstrukteure und technische Einkaufsabteilungen Passungen auf Basis des ISO-Toleranzsystems berechnen, vergleichen und unter realistischen Randbedingungen bewerten. Das Werkzeug ergänzt die digitale Beschaffung von CNC-Dreh- und Frästeilen um eine praxisnahe Entscheidungshilfe für Konstruktion, Zeichnungserstellung und Qualitätsprüfung.
Von der Toleranzklasse zum konkreten Grenzmaß
Eine Angabe wie H7/g6 ist in technischen Zeichnungen schnell gesetzt. Für die Beurteilung einer Verbindung reicht die reine Bezeichnung jedoch häufig nicht aus. Entscheidend ist, welche minimalen und maximalen Abmessungen tatsächlich zulässig sind und welches Spiel oder Übermaß daraus entsteht.
Der Rechner ermittelt aus Nennmaß und Toleranzklasse unter anderem:
- Oberes und unteres Grenzabmaß
- Höchstmaß und Mindestmaß
- Breite und Lage des Toleranzfeldes
- Mindestspiel und Höchstspiel
- Minimales und maximales Übermaß
- Art der resultierenden Passung
Damit lässt sich unmittelbar erkennen, ob eine Kombination zu einer Spielpassung, einer Übergangspassung oder einer Übermaßpassung führt.

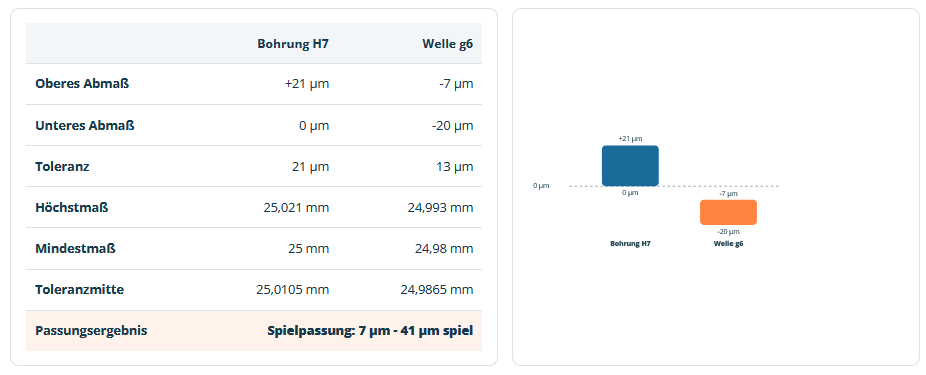

Die grafische Darstellung der Toleranzfelder macht die Lage von Bohrung und Welle relativ zum Nennmaß sichtbar. Gerade bei Übergangspassungen wird dadurch verständlich, warum abhängig von den tatsächlichen Istmaßen entweder Spiel oder Übermaß auftreten kann.
Toleranzklasse aus vorhandenen Grenzmaßen bestimmen
In der Praxis liegt nicht immer eine vollständige ISO-Bezeichnung vor. Häufig bestehen ältere Zeichnungen, interne Werksnormen oder Prüfunterlagen lediglich aus Grenzmaßen beziehungsweise oberem und unterem Abmaß.
Der neue Rechner unterstützt daher auch die umgekehrte Berechnungsrichtung. Aus bekannten Grenzabmaßen kann eine passende oder nächstliegende Toleranzklasse bestimmt werden.
Das erleichtert beispielsweise:
- die Überarbeitung bestehender Zeichnungen
- die Harmonisierung historischer Toleranzangaben
- die Übertragung von Messvorgaben in ISO-Toleranzklassen
- die Plausibilisierung von Lieferantendaten
- die Vorbereitung neuer Beschaffungsunterlagen
Eine exakte Übereinstimmung wird dabei von einer lediglich ähnlichen Toleranzklasse getrennt ausgewiesen. Das ist wichtig, da eine vergleichbare Toleranzbreite nicht automatisch dieselbe Lage zum Nennmaß bedeutet.
Passungen nicht nur berechnen, sondern funktional einordnen

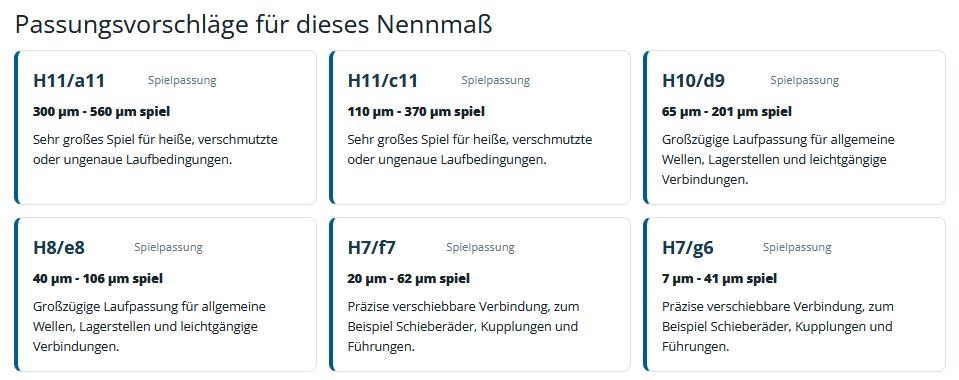

Der rechnerische Spiel- oder Übermaßbereich ist nur ein Teil der konstruktiven Entscheidung. Ebenso relevant ist die Frage, welche Passung für die vorgesehene Funktion geeignet ist. Der Passungsfinder stellt typische Kombinationen für Spiel-, Übergangs- und Übermaßpassungen gegenüber und ergänzt diese um Anwendungsbeispiele und konstruktive Hinweise.
So können Konstrukteure für ein bestimmtes Nennmaß vergleichen, welche Kombination beispielsweise:
- ein garantiertes Spiel ermöglicht
- eine präzise Zentrierung unterstützt
- noch von Hand oder mit leichtem Druck montierbar ist
- für eine feste Pressverbindung geeignet ist
- eine Demontage erleichtert oder bewusst erschwert
Der entscheidende Vorteil gegenüber statischen Tabellen liegt darin, dass der tatsächliche Spiel- oder Übermaßbereich für das eingegebene Nennmaß neu berechnet wird. Aussagen wie „geringes Spiel“ oder „feste Passung“ werden dadurch mit konkreten Grenzwerten hinterlegt.
Prüfmaße direkt bewerten
Eine Zeichnung definiert den zulässigen Maßbereich. Ob ein gefertigtes Bauteil diesen Bereich einhält, entscheidet sich in der Qualitätsprüfung. Mit der integrierten Prüfmaßkontrolle können gemessene Bohrungs- und Wellendurchmesser direkt mit den berechneten Grenzmaßen verglichen werden. Der Rechner zeigt, ob ein Istmaß innerhalb der Toleranz liegt und wie groß der Abstand zur nächstgelegenen Toleranzgrenze ist. Werden sowohl Bohrung als auch Welle gemessen, lässt sich zusätzlich das tatsächlich vorhandene Spiel berechnen.
Damit unterscheidet der Rechner klar zwischen zwei Größen:
Möglicher Passungsbereich: Er ergibt sich aus den zulässigen Zeichnungstoleranzen.
Tatsächliches Spiel oder Übermaß: Es ergibt sich aus den gemessenen Istmaßen der gefertigten Komponenten.
Diese Unterscheidung ist insbesondere für Erstmusterprüfungen, Wareneingangskontrollen und die technische Abstimmung zwischen Konstruktion, Einkauf und Fertigung relevant.
Beschichtungen verändern Passungen
Eine Passung, die im unbeschichteten Zustand ausreichend Spiel besitzt, kann nach der Oberflächenbehandlung deutlich enger werden. Bei kleinen Durchmessern und engen Toleranzen reichen bereits wenige Mikrometer Schichtdicke aus, um die Passungsart zu verändern. Der Rechner berücksichtigt deshalb Beschichtungszugaben für Bohrung und Welle.
Eine Beschichtung auf der Welle vergrößert den Außendurchmesser. Eine Beschichtung auf der Innenfläche einer Bohrung reduziert den freien Durchmesser. Da die Schicht radial aufgetragen wird, wirkt sich die Schichtdicke auf den Durchmesser grundsätzlich doppelt aus. Der Anwender kann minimale und maximale Schichtdicken eingeben. Dadurch wird nicht nur ein theoretischer Nennwert, sondern der vollständige resultierende Passungsbereich betrachtet.
Das ist beispielsweise relevant bei:
- Harteloxieren
- chemischem Vernickeln
- galvanischen Beschichtungen
- Hartverchromen
- thermisch gespritzten Schichten
- funktionalen Verschleiß- und Korrosionsschutzsystemen
Für die Beschaffung bedeutet das: Zeichnungsangaben müssen eindeutig festlegen, ob die Toleranz vor oder nach der Beschichtung gilt. Andernfalls können Fertiger, Beschichter und Qualitätsprüfung dieselbe Vorgabe unterschiedlich interpretieren.
Temperatureinflüsse bereits in der Konstruktion berücksichtigen
Bohrung und Welle verändern ihre Abmessungen mit der Temperatur. Bestehen beide Komponenten aus unterschiedlichen Werkstoffen, kann sich das Spiel oder Übermaß im Betrieb deutlich vom Zustand bei Raumtemperatur unterscheiden. Der Passungsrechner ermöglicht daher die Eingabe individueller Wärmeausdehnungskoeffizienten und Temperaturen für beide Bauteile.
Damit lassen sich beispielsweise folgende Fragen untersuchen:
- Wie verändert sich die Passung zwischen Aluminium-Nabe und Stahlwelle?
- Reicht das Spiel auch bei erhöhter Betriebstemperatur aus?
- Welche Temperaturdifferenz erleichtert die Montage einer Übermaßpassung?
- Wird aus einer Spielpassung im Betrieb eine Übergangspassung?
- Wie verändert sich eine Verbindung bei wechselnden Temperaturen?
Die Berechnung ersetzt keine vollständige thermomechanische Auslegung. Sie zeigt jedoch frühzeitig, ob temperaturabhängige Maßänderungen für die Funktion der Verbindung relevant werden können.
Technisch richtige Toleranzen sind auch eine Kostenfrage
Sehr enge Toleranzen erhöhen in der Regel den Fertigungs- und Prüfaufwand. Sie können zusätzliche Bearbeitungsschritte, spezielle Spannkonzepte, engere Prozessführung und aufwendigere Messmittel erfordern. Für den technischen Einkauf ist deshalb nicht nur wichtig, ob ein Bauteil gefertigt werden kann. Entscheidend ist auch, ob die geforderte Toleranz für die Funktion tatsächlich notwendig ist.
Der neue Rechner unterstützt die Abstimmung zwischen Konstruktion und Einkauf, indem er die Auswirkungen einer Toleranzklasse transparent macht. Dadurch lassen sich übermäßig enge Anforderungen früher erkennen und alternative Passungen fundierter vergleichen.
Das kann helfen:
- unnötig enge Toleranzen zu vermeiden
- Kosten und Lieferzeiten zu reduzieren
- Rückfragen während der Angebotsphase zu verringern
- Prüfanforderungen eindeutiger zu definieren
- Angebote verschiedener Fertiger besser zu vergleichen
Gerade bei wiederkehrenden Dreh- und Frästeilen entsteht so eine belastbare Grundlage für standardisierte Zeichnungen und Beschaffungsvorgaben.
Vom Rechenergebnis zur CNC-Beschaffung
InstaWerk verbindet die technische Auslegung mit der digitalen Beschaffung kundenspezifischer CNC-Bauteile. Konstrukteure und Einkaufsabteilungen können CAD-Dateien und technische Zeichnungen hochladen, Fertigungsparameter konfigurieren und Dreh- oder Frästeile über ein geprüftes Fertigungsnetzwerk beziehen.
Der Passungs- und Toleranzrechner ergänzt diesen Prozess an einer entscheidenden Stelle: Er unterstützt dabei, funktionale Anforderungen bereits vor der Anfrage in eindeutige Grenzmaße und Toleranzklassen zu übersetzen. Das reduziert Interpretationsspielräume zwischen Konstruktion, Einkauf, Fertigung und Qualitätssicherung.
Besonders bei passungsrelevanten Bauteilen sollten neben der Toleranzklasse auch folgende Angaben eindeutig definiert sein:
- Bezugs- und Prüfmaße
- Oberflächenanforderungen
- Form- und Lagetoleranzen
- Beschichtungszustand
- Messbedingungen
- kritische Funktionsmaße
- erforderliche Prüfberichte
So entsteht aus einer rechnerisch geeigneten Passung eine fertigungsgerechte und prüfbare Spezifikation.
Qualität beginnt vor der Fertigung
Qualitätssicherung beginnt nicht erst mit der Messung des fertigen Bauteils. Sie beginnt mit einer eindeutigen, funktional begründeten Zeichnungsangabe.Der neue InstaWerk Passungs- und Toleranzrechner hilft Konstrukteuren, passende Toleranzklassen auszuwählen und ihre Auswirkungen zu verstehen. Einkaufsabteilungen erhalten gleichzeitig eine bessere Grundlage, um Fertigungsanforderungen zu bewerten, Angebote einzuordnen und Qualitätsmerkmale eindeutig zu kommunizieren.
Passung berechnen und Bauteil fertigen lassen
Nutzen Sie den neuen Passungs- und Toleranzrechner, um Grenzmaße, Spiel, Übermaß, Beschichtungszugaben und Temperatureinflüsse zu bewerten.
Anschließend können Sie Ihr CAD-Modell und Ihre technische Zeichnung direkt bei InstaWerk hochladen und Ihre CNC-Dreh- oder Frästeile digital beschaffen.
