Qualitätskontrolle und Nachweise

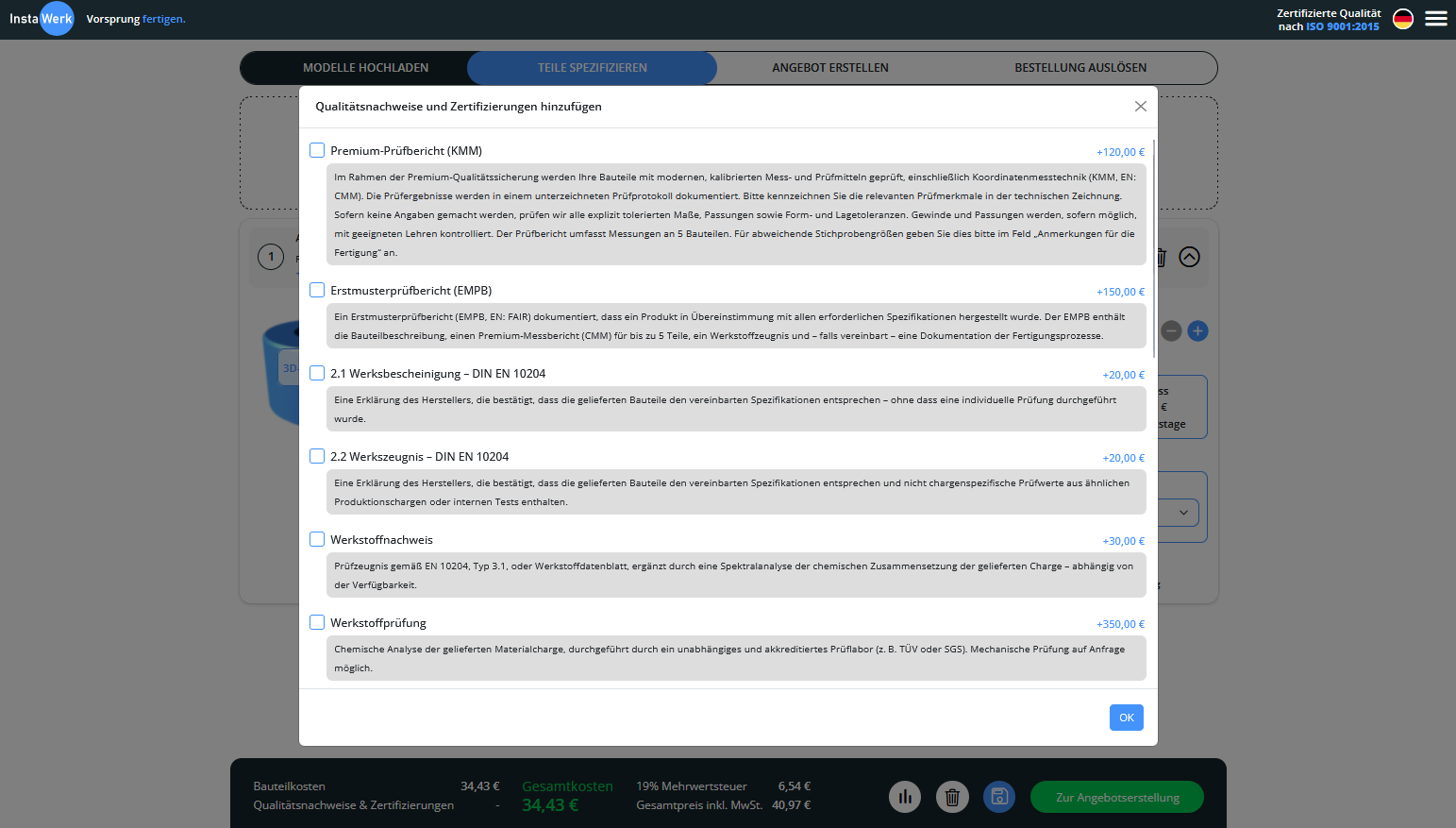

Der Premium-Prüfbericht ist die passende Option, wenn präzise Bauteilmerkmale messtechnisch dokumentiert werden sollen. Im Rahmen der Premium-Qualitätssicherung werden Ihre CNC-Frästeile oder CNC-Drehteile mit modernen, kalibrierten Mess- und Prüfmitteln geprüft. Dazu gehört bei geeigneten Geometrien auch Koordinatenmesstechnik, kurz KMM beziehungsweise CMM.

Die Prüfergebnisse werden in einem unterzeichneten Prüfprotokoll dokumentiert. Bitte kennzeichnen Sie die relevanten Prüfmerkmale in der technischen Zeichnung. Liegen keine spezifischen Angaben vor, prüfen wir alle explizit tolerierten Maße, Passungen sowie Form- und Lagetoleranzen. Gewinde und Passungen werden, sofern möglich, mit geeigneten Lehren kontrolliert.

Der Premium-Prüfbericht umfasst Messungen an bis zu 5 Bauteilen. Abweichende Stichprobengrößen können im Feld „Anmerkungen für die Fertigung“ angegeben werden.

Ein Erstmusterprüfbericht, kurz EMPB, dokumentiert, dass ein Bauteil gemäß den geforderten Spezifikationen hergestellt wurde. Diese Option eignet sich besonders für qualitätskritische Bauteile, Serienanläufe, neue Lieferketten oder interne Freigabeprozesse.

Der EMPB enthält eine Bauteilbeschreibung, einen Premium-Messbericht mit CMM- beziehungsweise KMM-Prüfung für bis zu 5 Teile, ein Werkstoffzeugnis und, falls vereinbart, eine Dokumentation der relevanten Fertigungsprozesse.

Damit unterstützt der EMPB eine strukturierte technische Freigabe von Frästeilen, Drehteilen und weiteren Bauteilen aus der CNC-Bearbeitung.

Die Werksbescheinigung nach DIN EN 10204 Typ 2.1 ist eine Herstellererklärung. Sie bestätigt, dass die gelieferten Bauteile den vereinbarten Spezifikationen entsprechen.

Eine individuelle Prüfung der gelieferten Bauteile ist dabei nicht Bestandteil dieser Bescheinigung. Die 2.1 Werksbescheinigung eignet sich für Bestellungen, bei denen eine formale Konformitätsbestätigung benötigt wird, jedoch keine chargenspezifischen Prüfwerte erforderlich sind.

Das Werkszeugnis nach DIN EN 10204 Typ 2.2 bestätigt ebenfalls, dass die gelieferten Bauteile den vereinbarten Spezifikationen entsprechen. Zusätzlich enthält es nicht chargenspezifische Prüfwerte, die beispielsweise aus ähnlichen Produktionschargen oder internen Prüfungen stammen können.

Diese Option ist sinnvoll, wenn neben der Konformitätserklärung ergänzende Prüfwerte benötigt werden, jedoch kein spezifisches Prüfzeugnis für die tatsächlich gelieferte Charge erforderlich ist.

Der Werkstoffnachweis dient der Dokumentation des eingesetzten Materials. Je nach Verfügbarkeit umfasst er ein Prüfzeugnis gemäß EN 10204 Typ 3.1 oder ein Werkstoffdatenblatt, ergänzt durch eine Spektralanalyse der chemischen Zusammensetzung der gelieferten Charge.

Diese Option ist besonders relevant, wenn Materialrückverfolgbarkeit, Werkstoffkonformität oder interne Qualitätsanforderungen dokumentiert werden müssen. Gerade bei technischen Frästeilen und Drehteilen ist der Werkstoffnachweis ein wichtiger Bestandteil der Bestelldokumentation.

Bei der Werkstoffprüfung wird die chemische Analyse der gelieferten Materialcharge durch ein unabhängiges und akkreditiertes Prüflabor durchgeführt, zum Beispiel durch TÜV oder SGS.

Mechanische Prüfungen sind auf Anfrage möglich. Diese Option eignet sich für Anwendungen mit erhöhten Anforderungen an Materialkonformität, Bauteilsicherheit oder externe Nachweispflichten.

Der Rauheits-Messbericht dokumentiert definierte Oberflächenrauheiten an den gefertigten Bauteilen. Es können bis zu 5 Rauheitswerte angegeben werden.

Bitte markieren Sie die exakten Messstellen in der technischen Zeichnung. Dadurch ist sichergestellt, dass die Prüfung an den funktional relevanten Oberflächen erfolgt. Abweichende Stichprobengrößen können im Feld „Anmerkungen für die Fertigung“ angegeben werden.

Diese Option ist besonders relevant für CNC-Frästeile und Drehteile mit Dichtflächen, Gleitflächen, Passflächen oder optisch anspruchsvollen Oberflächen.

Das Protokoll der Wärmenachbehandlung dokumentiert die durchgeführten Schritte des Wärmebehandlungsprozesses. Der Bericht wird vom Nachbehandler erstellt und enthält eine detaillierte Dokumentation der relevanten Prozessschritte.

Diese Option eignet sich für Bauteile, bei denen Wärmebehandlung, Gefügeeigenschaften oder Festigkeitsanforderungen nachvollziehbar dokumentiert werden müssen.

Das Ursprungszeugnis ist ein handelspolitisches Dokument, das das Ursprungsland eines Produkts bescheinigt. Es wird häufig für internationale Lieferungen, Zollprozesse oder kundenseitige Importanforderungen benötigt.

Für CNC-Bauteile, die über InstaWerk als Onlinefertiger bestellt werden, kann ein Ursprungszeugnis der IHK als zusätzliche Dokumentation ausgewählt werden.

Bei dieser Option werden das Ursprungsland und der HS-Code beziehungsweise die Warentarifnummer aller Positionen auf der Rechnung ausgewiesen.

Das unterstützt die zoll- und handelsbezogene Dokumentation, insbesondere bei grenzüberschreitenden Lieferungen oder internen Compliance-Prozessen.

InstaWerk verfügt über REACH- und RoHS-Konformitätsvereinbarungen mit allen Fertigungspartnern. Auf Wunsch stellen wir Ihnen unsere allgemeine REACH- und RoHS-Konformitätserklärung als unterzeichnetes PDF-Dokument zur Verfügung.

Diese Eigenerklärung unterstützt Unternehmen bei der Einhaltung regulatorischer Anforderungen und interner Compliance-Vorgaben.

InstaWerk verfügt über Russland-Sanktionsvereinbarungen mit allen Fertigungspartnern. Wir stellen Ihnen unsere allgemeine Russland-Sanktionskonformitätserklärung als unterzeichnetes PDF-Dokument zur Verfügung.

Diese Option eignet sich für Unternehmen, die im Rahmen ihrer Beschaffung zusätzliche Nachweise zu sanktionsbezogenen Anforderungen benötigen.

InstaWerk verfügt über einen umfassenden Lieferantenkodex, auch Code of Conduct oder COC genannt, der mit allen Fertigungspartnern vereinbart wurde.

Wir stellen Ihnen die unterzeichnete Lieferantenkodex-Vereinbarung als PDF-Dokument zur Verfügung. Damit erhalten Sie eine formale Dokumentation zu grundlegenden Anforderungen an verantwortungsvolle Zusammenarbeit innerhalb des Fertigungsnetzwerks.

Für vertrauliche Projekte stellen wir Ihnen eine unterzeichnete Geheimhaltungsvereinbarung, kurz GHV, als PDF-Dokument zur Verfügung. Dieses Dokument wird vom Kunden unterzeichnet und anschließend an InstaWerk zurückgesendet.

Diese Option ist besonders relevant für neue Produktentwicklungen, geschützte Konstruktionen, vertrauliche Zeichnungen oder sicherheitskritische Projekte.

Bei Auswahl dieser Option wird die gesamte Bestellung durch einen nach ISO 9001 zertifizierten Fertigungspartner ausgeführt. InstaWerk stellt hierzu eine unterschriebene Bestätigung aus.

Damit erhalten Sie eine zusätzliche Sicherheit, dass Ihre Frästeile, Drehteile oder sonstigen CNC-Bauteile innerhalb eines zertifizierten Qualitätsmanagementsystems gefertigt werden.

InstaWerk verfügt über POP-Konformitätsvereinbarungen mit allen Fertigungspartnern. Auf Wunsch stellen wir unsere allgemeine POP-Konformitätserklärung als unterzeichnetes PDF-Dokument zur Verfügung.

Diese Eigenerklärung unterstützt die Dokumentation regulatorischer Anforderungen im Rahmen professioneller Beschaffungs- und Qualitätsprozesse.
