Gestaltungsrichtlinien für gekantete Blechteile
Für hochqualitative und einbaufähige Blechteile, sind wir auf fertigungsgerechte Konstruktionsdaten angewiesen. Daher haben wir Ihnen unten wichtige Gestatungsprinzipien für Abkantteile zusammengestellt, mit denen Sie eine koseteffiziente und umsetzbare Konstruktion realisieren können.
Konstruktionshinweise für eine fertigungsgerechte Konstruktion von Blechteilen:
Fertigungstechnischer Hintergrund
Beim Abkanten muss das Blech sicher und ausreichend auf dem Unterwerkzeug, also der Matrize, aufliegen. Ist ein Biegeschenkel zu kurz, kann das Bauteil nicht stabil abgestützt werden. Die Folge ist, dass die Biegung nicht sauber erzeugt wird oder der Randbereich sich verzieht und nicht vollständig umgeformt wird.
Dieses Thema ist besonders kritisch bei:
- Kurzen Biegeschenkeln
- Z-Abkantungen
- U-förmigen Bauteilen
- Spitz zulaufenden Konturen oder Außenkonturen nahe der Biegekante
Bei Z-Abkantungen muss das Bauteil insbesondere bei der zweiten Kantung flächig auf dem Werkzeug aufliegen. Bei U-Profilen sind die Möglichkeiten mit Standardwerkzeugen zusätzlich begrenzt.
Konstruktionsrichtlinie

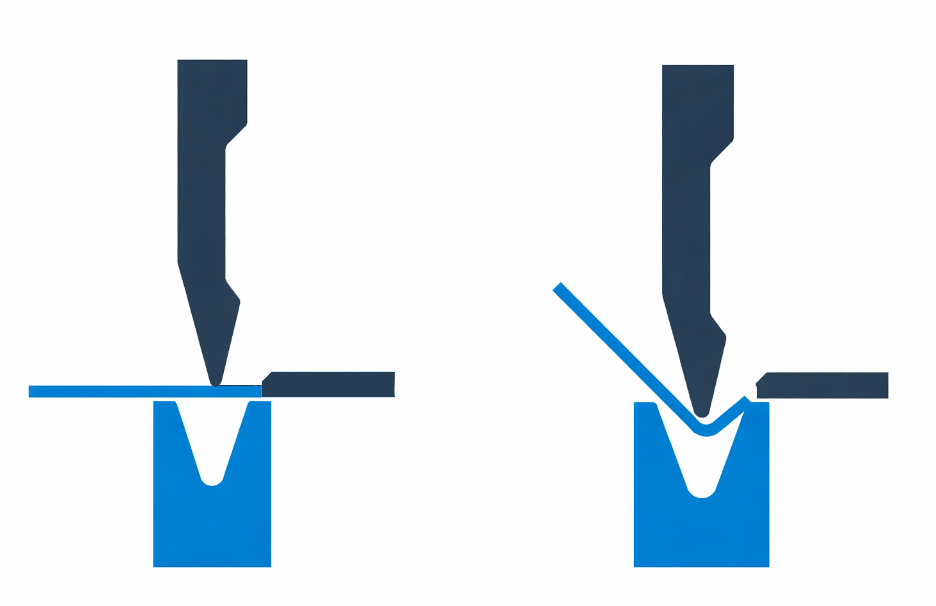

- Die minimale Schenkellänge muss so ausgelegt werden, dass das Bauteil sicher auf dem Unterwerkzeug aufliegt.
- Außenkonturen, Spitzen oder schräge Konturen nahe der Biegekante müssen so behandelt werden wie zu kurze Schenkellängen.
- Bei Z-Abkantungen ist sicherzustellen, dass auch die zweite Biegung mit ausreichender Auflage realisierbar bleibt.
Mindestschenkellängen
| Blechdicke (s) | Mindestlänge für Winkel ≥ 90° | Mindestlänge für Winkel < 90° (w) |
|---|---|---|
| 0,5 mm | 5,5 mm | 8 mm |
| 0,7 mm | 5,5 mm | 8 mm |
| 0,8 mm | 5,5 mm | 10 mm |
| 1 mm | 6 mm | 11 mm |
| 1,5 mm | 9 mm | 12 mm |
| 2 mm | 10 mm | 13 mm |
| 2,5 mm | 12 mm | 16 mm |
| 3 mm | 15 mm | 22 mm |
| 4 mm | 20 mm | 25 mm |
| 5 mm | 24 mm | 30 mm |
| 6 mm | 32 mm | 40 mm |
| 8 mm | 40 mm | 45 mm |
| 10 mm | 45 mm | 60 mm |
| 12 mm | 60 mm | 90 mm |
| 15 mm | 90 mm | 110 mm |
Fertigungstechnischer Hintergrund
Der Bereich entlang der Biegekante wird beim Abkanten plastisch verformt. Befinden sich Bohrungen, Ausbrüche oder sonstige Konturen zu nah an dieser Zone, können sie sich während der Umformung verziehen. Das betrifft besonders:
- Bohrungen
- Langlöcher
- Innenkonturen
- Aussparungen
- Schräge oder unruhige Konturen in der Verformungszone
Konstruktionsrichtlinie

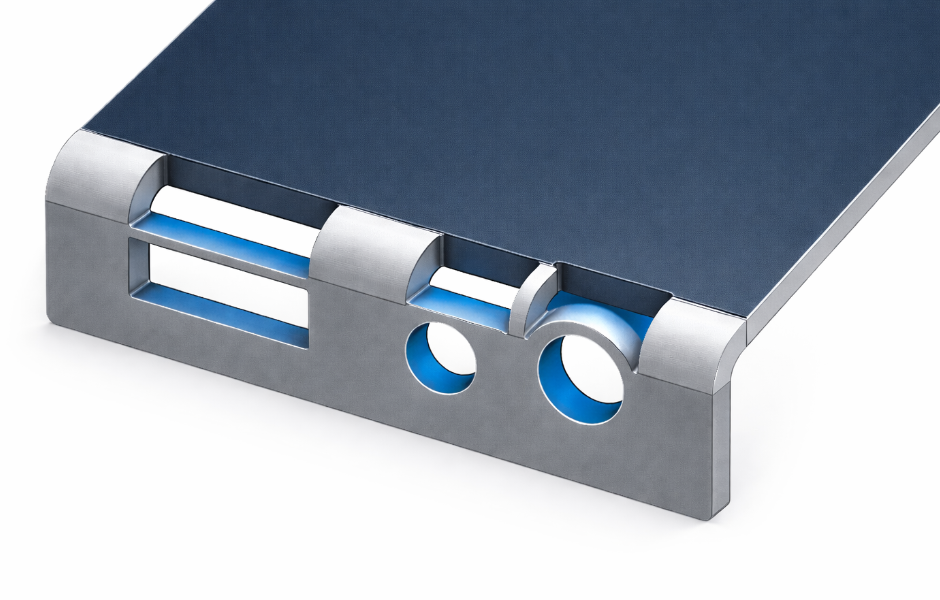

- Bohrungen und Aussparungen dürfen nicht zu nah an der Biegekante liegen.
- Der Mindestabstand eines Features zur Biegung ist identisch mit der Mindestschenkellänge.
- Der verformte Bereich entlang der Biegekante ist möglichst frei von Konturen zu halten.
- Schräge oder geometrisch unruhige Bereiche in der Verformungszone sind zu vermeiden.
Weitere Hinweise
Wenn Features konstruktionsbedingt nahe an der Biegekante liegen müssen, sollten Entlastungsschnitte vorgesehen werden. Diese reduzieren Verzug, ersetzen aber keine grundsätzlich ungeeignete Geometrie. Für verformungsbedingte Geometrieabweichungen bei ungünstiger Konstruktion kann fertigungstechnisch keine sichere Maßhaltigkeit garantiert werden.
Fertigungstechnischer Hintergrund
Entlastungsschnitte verhindern, dass Material an kritischen Stellen unkontrolliert mitverformt wird. Sie helfen insbesondere dann, wenn Mindestabstände zur Biegung aus funktionalen Gründen nicht eingehalten werden können. Ohne geeignete Freischnitte entstehen häufig:
- Verzug an Bohrungen oder Aussparungen
- unvollständige Biegungen
- erhöhte lokale Spannungen
- Rissbildung an scharfkantigen Ecken
Konstruktionsrichtlinie

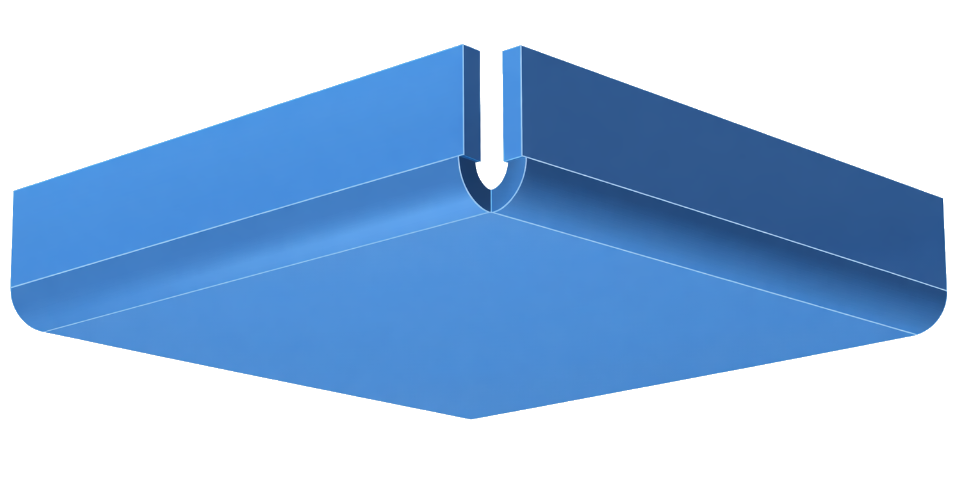

- Können Mindestabstände nicht eingehalten werden, sind Entlastungsschnitte vorzusehen.
- In der Biegezone muss trotz Freischnitt genügend Restmaterial verbleiben, damit die Stabilität des Bauteils erhalten bleibt.
- Scharfkantige Aussparungen sind zu vermeiden.
- Rechteckige Freischnitte mit gerundeten Ecken sind zu bevorzugen.
Weitere Hinweise
Gerundete Freischnitte sind fertigungstechnisch robuster als rein rechteckige oder spitz auslaufende Geometrien. Scharfe Innenkanten wirken als Kerben und erhöhen die Rissanfälligkeit deutlich.
Fertigungstechnischer Hintergrund
Sehr kleine Biegewinkel, insbesondere spitze Biegungen unter 90°, stellen hohe Anforderungen an Werkzeug und Material. Je kleiner der Winkel, desto kritischer wird die Umformung. Das Risiko für Risse steigt mit:
- zunehmender Blechdicke
- kleiner werdendem Biegewinkel
- schmalen Biegelaschen
- ungünstigem Werkstoffverhalten
Aluminium ist hierbei in der Regel kritischer als Stahl und kann bereits bei geringeren Dicken empfindlich reagieren.
Konstruktionsrichtlinie
Für Biegungen unter 90° sind folgende Randbedingungen zu beachten:
- Schmale Biegelaschen sind bei spitzen Winkeln möglichst zu vermeiden.
- Bei Aluminiumblechen sind konservativere Auslegungen vorzusehen.
Weitere Hinweise
- Ab etwa 3 mm Blechdicke besteht bei kleinen Biegewinkeln ein erhöhtes Risiko akuter Rissbildung.
- Die tatsächliche Machbarkeit hängt stark von Werkstoff, Walzrichtung, Biegerichtung und Werkzeugwahl ab.
- Kritische Geometrien sollten frühzeitig geprüft oder bemustert werden.
| Biegewinkel | Maximale Blechdicke Stahl | Maximale Blechdicke Edelstahl | Maximale Blechdicke Aluminium |
|---|---|---|---|
| ab 30° | bis 2,0 mm | bis 2,0 mm | – |
| 35-40° | bis 4,0 mm | bis 4,0 mm | bis 2,0 mm |
| 40-45° | bis 6,0 mm | bis 6,0 mm | bis 2,5 mm |
| 45-60° | bis 8,0 mm | bis 8,0 mm | bis 2,5 mm |
| 60-80° | unbegrenzt | unbegrenzt | bis 5,0 mm |
Fertigungstechnischer Hintergrund
Bei U-förmigen oder tiefen Profilen kann es während des Biegens zu Kollisionen mit dem Oberwerkzeug oder dem Pressbalken kommen. Kritisch wird dies insbesondere dann, wenn:
- die Schenkel sehr lang sind
- das U-Profil sehr schmal ist
- mehrere enge Biegungen kombiniert werden
- große Materialdicken vorliegen
Mit zunehmender Materialdicke steigen die Einschränkungen durch die Werkzeuggeometrie.
Konstruktionsrichtlinie
- U-Profile sind so auszulegen, dass weder Oberwerkzeug noch Pressbalken mit dem Bauteil kollidieren.
- Schmale U-Profile in Kombination mit langen Schenkeln sind besonders kritisch zu bewerten.
- Ab 6 mm Materialstärke ist je nach Geometrie und Bauteilgröße unter Umständen kein gekröpfter Stempel mehr einsetzbar, sondern nur noch ein gerader Stempel.
Weitere Hinweise
Die realisierbaren Kombinationen aus Profilbreite, Schenkellänge und Materialdicke müssen werkzeugabhängig bewertet werden. Für verbindliche Auslegungsgrenzen sind fertigungsspezifische Skizzen oder Tabellen sinnvoll.
Fertigungstechnischer Hintergrund
Der tatsächlich entstehende Biegeinnenradius wird in der Praxis nicht allein durch das CAD-Modell bestimmt, sondern durch ein Zusammenspiel aus:
- Materialcharge
- Materialfestigkeit
- Werkzeugzustand
- Matrizenbreite
- Bauteilgeometrie
Dadurch kann der fertige Innenradius vom konstruktiv eingetragenen Wert abweichen.
Konstruktionsrichtlinie

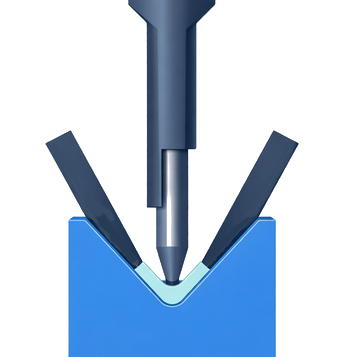

- Als Faustregel für den Biegeradius gilt:
- Bei Aluminium und Edelstahl:Der Radius sollte mindestens das 1,5 – 2 fache der Blchdicke entsprechen.
- Bei Stahl sollte der Biegeradius mindestens der 1 bis 1,5 fachen Dicke entsprechen.
- Ansonsten stehen rechts auch detaillierte Tabellen
- Ansonsten stehen rechts auch detaillierte Tabellen
- Innenradien sind nicht als absolut feste Zielgröße zu betrachten, sofern keine explizite Sonderanforderung definiert wurde.
- Konstruktiv sollten nur realistische, fertigungsgerechte Innenradien verwendet werden.
- Ohne besondere Abstimmung dürfen konstruierte Radien bei der Fertigung an den üblichen, werkzeugbedingten Radiusbereich angepasst werden.
Weitere Hinweise
Wenn ein definierter Innenradius funktional zwingend ist, muss dies ausdrücklich spezifiziert und gesondert geprüft werden. Andernfalls ist mit fertigungsbedingten Abweichungen zu rechnen.
Minimale Biegeradien bei 90° Biegungen
| Blechdicke | Stahl Biegeinnenradius | Edelstahl Biegeinnenradius | Aluminium Biegeinnenradius |
|---|---|---|---|
| 0,5 | ca. 0,5-1,7 | ca. 0,5-1,8 | ca. 1,3-2,1 |
| 0,8 | ca. 0,8-2,5 | ca. 0,8-2,6 | ca. 1,2-3,0 |
| 1 | ca. 1,0-2,5 | ca. 1,0-2,7 | ca. 1,6-3,0 |
| 1,5 | ca. 1,5-3,4 | ca. 1,5-3,7 | ca. 1,6-4,0 |
| 2 | ca. 2,0-4,2 | ca. 2,0-4,6 | ca. 2,6-5,0 |
| 2,5 | ca. 2,5-5,0 | ca. 2,5-5,7 | ca. 2,8-5,9 |
| 3 | ca. 3,0-6,3 | ca. 3,0-7,0 | ca. 3,8-7,5 |
| 4 | ca. 4,0-8,0 | ca. 4,0-9,0 | ca. 4,6-19,6 |
| 5 | ca. 5,0-10,1 | ca. 7,3-11,2 | ca. 6,9-12,0 |
| 6 | ca. 6,0-11,8 | ca. 7,2-13,6 | ca. 6,9-14,1 |
| 8 | ca. 10,2-18,1 | ca. 12,2-19,9 | ca. 12,0-21,6 |
| 10 | ca. 14,0-24,2 | ca. 16,1-26,6 | ca. 16,1-29,6 |
| 12 | ca. 15,8-24,4 | ca. 18,5-27,3 | ca. 21,9-29,1 |
| 15 | ca. 17,9-24,1 | ca. 21,0-27,8 | ca. 20,4-28,5 |
Fertigungstechnischer Hintergrund
Falzungen stellen gegenüber einfachen Kantungen erhöhte Anforderungen an Werkzeug, Materialfluss und Geometrie. Je nach Ausführung können mehrere Umformschritte erforderlich sein.
Konstruktionsrichtlinie
- Falzungen sollten nur vorgesehen werden, wenn ihre Geometrie und Funktion klar definiert sind.
- Materialdicke, Falzhöhe, Werkzeugzugänglichkeit und Reihenfolge der Umformung müssen berücksichtigt werden.
Weitere Hinweise
Da in der Skizze noch keine Detailvorgaben enthalten sind, sollte dieser Abschnitt später um konkrete Mindestmaße, Geometrieempfehlungen und einsatzabhängige Einschränkungen ergänzt werden.
Fertigungstechnischer Hintergrund
Mit zunehmender Schachtelhöhe steigen die Anforderungen an Werkzeugfreiraum, Bauteilhandhabung und Kollisionsfreiheit. Insbesondere tiefe Geometrien können mit Standardwerkzeugen an Grenzen stoßen.
Konstruktionsrichtlinie
- Die Schachtelhöhe ist so auszulegen, dass ausreichender Freiraum für Werkzeug und Umformbewegung erhalten bleibt.
- Tiefe Schachtelgeometrien sind frühzeitig auf Werkzeugkollision und Umsetzbarkeit zu prüfen.
Weitere Hinweise
Auch dieser Punkt sollte später noch um konkrete Grenzwerte ergänzt werden, da die zulässige Schachtelhöhe stark von Werkzeug, Materialdicke und Bauteilgeometrie abhängt.
Fertigungstechnischer Hintergrund
Für die Fertigung gekanteter Blechteile sind saubere 3D-Daten entscheidend, damit Biegungen, Schenkellängen, Winkel und Kollisionsrisiken korrekt bewertet werden können. Unvollständige oder ungeeignete Datensätze erhöhen den Abstimmungsaufwand und das Fehlerrisiko.
Konstruktionsrichtlinie
- Bevorzugt sind STEP-Daten sowie ein vollständiges 3D-Modell bereitzustellen.
- Das Modell sollte alle relevanten Biegungen, Konturen und funktionalen Merkmale enthalten.
- Geometrien sollten so modelliert sein, dass Biegekanten und Funktionsflächen eindeutig erkennbar sind.
- CAD-Datei enthält keine Blindlöcher, Fasen und ausgeformte Gewinde bzw. Gewindedurchzüge.
- Das CAD-Modell ist als ein Volumenkörper modelliert.
Weitere Hinweise
Je besser das 3D-Modell die spätere Fertigteilsituation abbildet, desto zuverlässiger lassen sich Machbarkeit, Werkzeugzugänglichkeit und mögliche Kollisionen bewerten.
